Fórmula Moderna e Totalmente Automática para Produzir Vapor

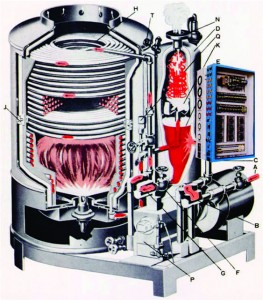

A água de alimentação e de condensados passa pela entrada de água alimentação (A) e flui à cabeça da bomba de alimentação (B). Daí é bombeada através de linha de água de alimentação (C) até o acumulador (D). O fluxo se inicia ou se detém pelo controle de nível (Q), de acordo com o nível alto ou baixo da água (E). A medida que há evaporação, o nível se modifica. A bomba de alimentação (P) comandada pelo controle de nível de água (Q) repõe a água evaporada, realizando-se assim a alimentação balanceada. O líquido em circulação é bombeado do acumulador (G) através da serpentina de aquecimento (H). Este líquido de circulação uniforme atravessa a serpentina de aquecimento monotubular (H), em forma de espiral, em sentido contrário ao dos gases de combustão, que envolvem externamente o tubo. Depois de passar pela secção espiral geradora, todo o fluxo passa pelo tubo circular do termostato (J), que controla o limite de temperatura, passando em seguida pela secção helicoidal que forma a parede d´água e se descarrega no acumulador (D), pelo centrifugador (K). Mediante a ação do centrifugador (K) o vapor seco se separa e se descarrega pela saída de vapor (N). O líquido restante se deposita da secção interior do acumulador (D).





Conheça agora a capacidade de cada equipamento, veja qual atende melhor sua necessidade


TABELA DE CAPACIDADE DOS GERADORESClique para ampliar



CONHEÇA AS VANTAGENS EM ADQUIRIR O SEU GERADOR DE VAPOR JUNTO A  ASC CLAYTON EQUIPAMENTOS


Segurança Absoluta: Os Geradores não oferecem risco de explosão. Portanto, não existe risco algum para o pessoal, nem danos materiais.

Custos Mínimos de Instalação.

Espaço Mínimo: Os Geradores requerem um espaço pequeno para sua instalação.

Economia de Combustível: A bomba d'água opera com condensadores de alta temperatura (60 a 65ºC), permitindo o uso de sistemas de retorno e uma economia de até 20%.

Máxima Eficiência: O controle automático dos três fatores básicos da produção de vapor, circulação de água, combustão e aproveitamento dos gases de combustão, assegura eficiência.

Calor Uniforme: Vapor de alta qualidade com menos de 1% de umidade, mecanicamente controlada.

Assegurando calor uniforme através de todo sistema.

Vapor Instantâneo: Em apensa 3 (Três) minutos de seu arranque a frio, obtem-se vapor da mais alta qualidade (menos de 1% de umidade) na quantidade e pressão desejada.

Custos Mínimos de Reposição: de peças depois de muitos anos de operação, pode ser recondicionado como novo com somente 50% do custo de reposição de uma caldeira convencional.


REF.: CLASSIFICAÇÃO DO GERADOR DE VAPOR: O EQUIPAMENTO NÃO SE ENQUADRA COMO CALDEIRA, POIS SEGUNDO A NR-13, CALDEIRA É TODO EQUIPAMENTO QUE PRODUZ E ACUMULA VAPOR; COMO O GERADOR DE VAPOR FABRICADO PELA ASC CLAYTON NÃO ACUMULA VAPOR, FICA DESTA FORMA FORA DESTE ITEM DA FORMA.

Solicite um orçamento, teremos o prazer em atendê-lo!

• Nosso equipamentos, além de terem mínima taxa de emissão de poluentes, também trabalham com combustíveis ecologicamente corretos, tais como: GÁS GLP, GÁS NATURAL E BIODIESEL.

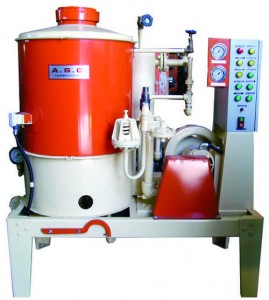

MODELO EG16

Economia de Combustível

Com bomba de água projetada para trabalhar com condensados em temperaturas até 65ºC proporcionando economia de até 20%.

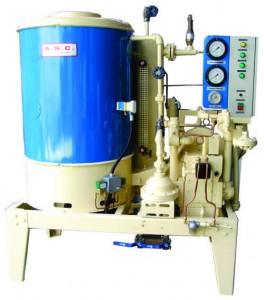

MODELO RO33

Custo Mínimo de Instalação

Facilidade de manuseio e espaços reduzidos para sua montagem, reduz os custos de instalação. Em apenas 3 minutos de seu arranque a frio, obtêm-se vapor da mais alta qualidade, na quantidade e pressão desejada.

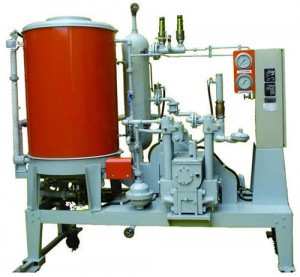

MODELO W50

Segurança Absoluta

Os geradores de vapor fabricados pela A.S.C. não oferecem risco de explosão, pois contém o mínimo de água em circulação, e seu aquecimento é feito por meio de uma serpentina. O controle automático de três fatores básicos da produção de vapor: circulação de água, combustão e aproveitamento total dos gases de combustão, assegura uma eficiência térmica máxima.
